导语：国际上先进的折叠杆原理你知道吗？两张图教你看懂国际先进的折叠杆关键部件设计原理。

纸箱成型好是体现产品品质的象征。当纸箱成型不方正会影响产品抗压以及产品的稳定性，所以纸箱成型是一个非常关键的指标。很多客户对纸箱接缝有严格的规定，如三星大致要求在±2毫米等等。影响纸箱成型的有很多问题，其中折叠杆部分是一个非常重要的环节，不管印刷联动线还是自动钉粘机都有折叠杆。折叠杆主要功能是修正以及预防出现剪刀差和接缝大小的问题。下面就介绍一种国际先进的折叠杆关键部件设计原理。

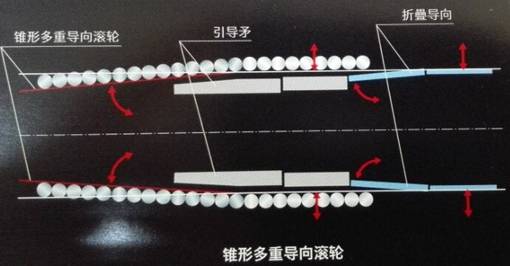

一、锥形导向轮

导向轮主要是对纸箱压线进行修正和预防，在生产的时候利用内侧导杆和导向轮的间距进行挤压。当导向杆向外扩大时纸箱接缝就会变大，当导向杆向内时纸箱接缝就变小。其次，锥形导向轮可以根据纸箱尺寸调整折叠方向，可以借助印刷机的压线进行个别调整，预防剪刀差的出现。

导向轮是逐个角度进行相应的变化，让纸板在成型过程中形成角度进行折叠。每个轮的角度都不同，可以做互补作用。这样纸箱在一个稳定的状态下进行折叠，纸板不会产生跳动或者产生拖拉现象，这样纸箱成型就非常稳定。

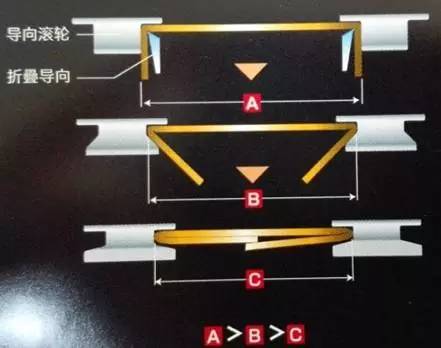

二、折叠导向轮的工作原理

1、每个轮子的间隙头不同，可以根据产品进行适当调整；

2、修正轮采用橡胶产品制作，压线力度有弹性；

3、压线轮配合导纸杆进行压线修正；

4、导纸杆的厚度以及角度根据压线轮的胶带进行配合；

5、修正轮配合导杆修正纸箱接缝；

6、修正轮为锥形。
